Pemancar tahap radar gelombang berpandu



ZSRD70X Gelombang Gelombang Radar Letupan - Meter Magnet Tahap Magnet adalah instrumen pengukur berdasarkan prinsip perjalanan masa. Gelombang radar berjalan pada kelajuan cahaya, dan masa berjalan boleh ditukar menjadi isyarat tahap oleh komponen elektronik. Siasatan menghantar pulsa frekuensi tinggi - dan menyebarkan di sepanjang probe kabel atau rod. Apabila denyutan memenuhi permukaan bahan, ia dicerminkan kembali dan diterima oleh penerima dalam meter, dan isyarat jarak ditukar menjadi isyarat tahap.

Isyarat nadi yang dicerminkan dihantar ke bahagian litar elektronik instrumen di sepanjang probe kabel atau rod. Mikropemproses memproses isyarat ini untuk mengenal pasti echo yang dihasilkan oleh nadi gelombang mikro pada permukaan bahan. Pengenalpastian isyarat echo yang betul diselesaikan oleh perisian nadi, dan jarak d dari permukaan bahan adalah berkadar dengan perjalanan masa t denyut:

D=C×T/2

Di mana c adalah kelajuan cahaya

Oleh kerana jarak e tangki kosong diketahui, tahap l adalah:

L=E-D

Dengan memasukkan ketinggian tangki kosong e (= titik sifar), tangki penuh

Ketinggian f (= skala penuh) dan beberapa parameter aplikasi

Menetapkan, parameter aplikasi secara automatik akan membuat meter menyesuaikan diri dengan pengukuran

Persekitaran kuantiti, sepadan dengan output 4-20mA.

Pelbagai Mengukur:

H ---- mengukur julat

L ---- Jarak tangki kosong

B ---- zon buta atas

E ---- jarak minimum dari siasatan ke dinding tangki

Zon buta atas merujuk kepada jarak minimum antara permukaan bahan tertinggi bahan dan titik rujukan pengukuran.

Zon buta bawah merujuk kepada jarak berhampiran bahagian bawah kabel yang tidak dapat diukur dengan tepat.

Terdapat jarak pengukuran terhingga di antara zon buta atas dan zon buta bawah.







1.1 Fungsi Aplikasi

RD800X77-81GHz FM FMCW Produk Radar (juga dikenali sebagai Radar Gelombang Millimeter),

Kerana ia mengamalkan lebih tinggi daripada jalur gelombang milimeter frekuensi radar Ku, dalam pengesanan sasaran terpencil, persekitaran habuk asap yang kuat, jarak jauh



Meter bit radar

● Mudah diserap oleh molekul kutub: band ini kurang berselerak dalam bahan seragam non -, dan dapat mengesan dan mengukur kandungan wap air. Mereka juga boleh

dikaji dengan menganalisis profil ciri mereka atau dengan menjalankan kawalan kualiti.

Sebagai radar band 78GHz yang digunakan dalam bidang pengukuran perindustrian, ketepatan tinggi dan

Non - Tahap Hubungan dan Pengukuran Tahap Cecair mempunyai kelebihan yang tidak dapat dibandingkan dengan yang lain

Radar nadi gelombang mikro biasa dan radar gelombang berpandu. Rasuk yang sangat sempit dan

Keupayaan penembusan boleh lebih menyesuaikan diri dengan keadaan kerja super kompleks tanpa melemahkan prestasi pengukuran.

1.2 Produk RD800X Sesuai untuk bidang Aplikasi

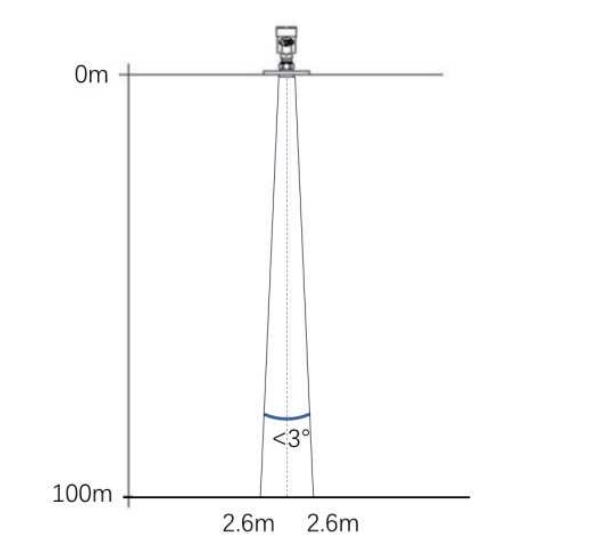

● Sudut pelepasan gelombang elektromagnetik produk kurang dari 3 darjah, yang sesuai untuk ruang sempit atau pengukuran saluran paip gelombang

● Produk boleh mencapai julat pengukuran 120m, sesuai untuk pengukuran tangki simpanan yang sangat besar

● Kawasan buta pengukuran produk dalam julat 7-8cm, sesuai untuk tangki simpanan kecil

● Produk mempunyai ketepatan pengukuran yang sangat tinggi, sesuai untuk pengukuran ketepatan yang tinggi

● Produk ini mempunyai algoritma pemprosesan Echo yang kaya dan data pengalaman pelbagai keadaan operasi, pencampuran dan pemanasan.

1.3 Ciri Produk RD800X

● Radar gelombang FM 77GHz-81GHz

● 5GHz super - lebar frekuensi pengimbasan FM besar, permukaan aplikasi yang luas

● Protokol bas standard Hart, Rs485 / Modbus disokong

● Menyokong perisian tetapan mesin atas, meja sisi tangki dan mod operasi lain

● Bekalan kuasa 24VDC

● Struktur pemasangan mudah, disesuaikan dengan pelbagai borang pemasangan di laman web











3.1 Laman Pemasangan

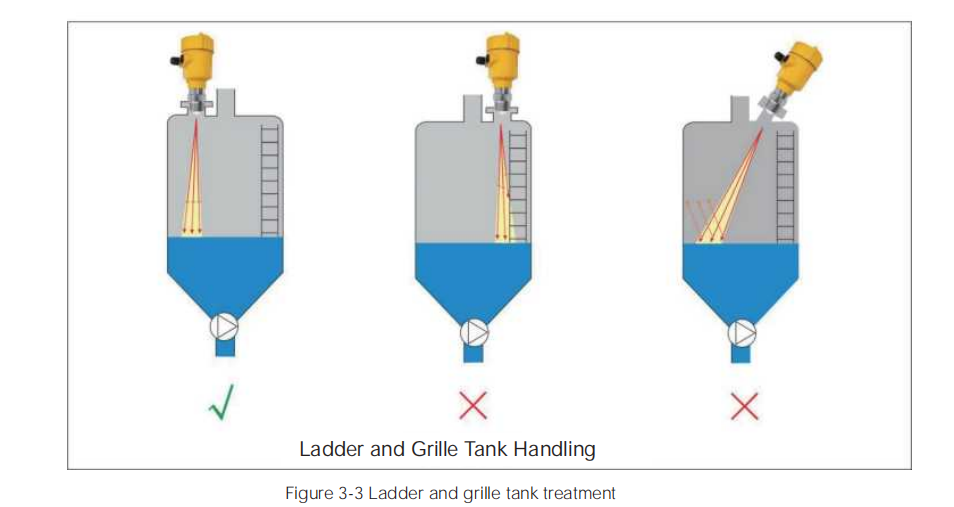

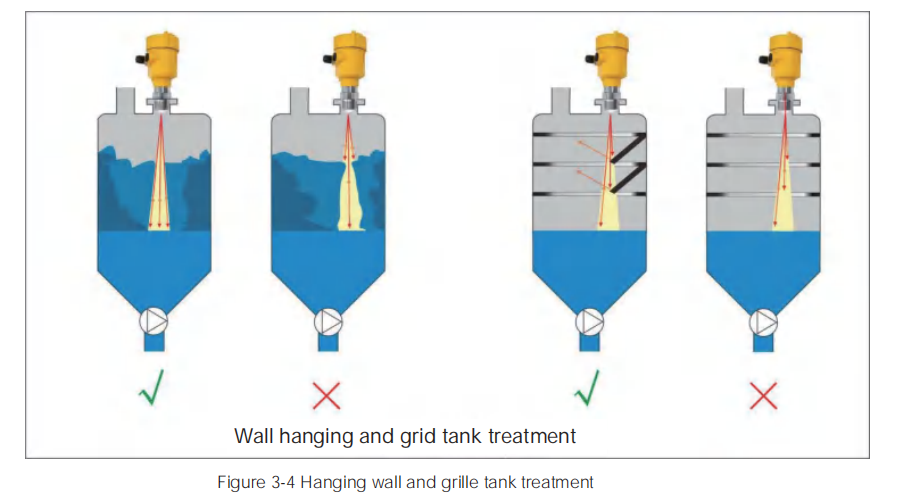

● Elakkan pemasangan instrumen di kedudukan tengah atau berhampiran tepi bekas, jika tidak, mungkin menghasilkan bacaan yang salah.

















● Penyebaran rasuk: Oleh kerana kesan polarisasi isyarat gelombang mikro dan dinding kapal, jarak instrumen dari kontena tidak kurang dari 20mm dari sisi sisi.

● Kesan polarisasi:

(1) Kon pelepasan yang menghadapi halangan rata dan strut menegak boleh menyebabkan besar

Refleksi palsu. Halangan ini mencerminkan isyarat radar amplitud besar. Permukaan halangan bulat yang mencerminkan gelombang isyarat radar, menghasilkan refleksi palsu amplitud kecil.

(2) untuk mendapatkan refleksi palsu minimum, instrumen pertama diputar untuk mendapatkan

Isyarat terbaik (amplitud echo palsu yang paling rendah), dan kemudian lengkung echo palsu ditubuhkan.

Rajah 3-5 Rajah skematik geometri ruang rasuk radar instrumen



● Resolusi FM

Jalur lebar modulasi frekuensi RD800X B =5.1 GHZ, resolusi jarak minimum

Isyarat IF RD800X dianalisis dengan algoritma sendiri dengan ketepatan pengukuran 0.1mm.



● Resolusi Jarak (Resolusi Julat)

Secara umumnya, resolusi jarak merujuk kepada sejauh mana dua objek objek terpisah, dan radar bit dapat membezakan dua objek dan bukannya satu dan mengukur masing -masing

jarak.

Jika selang jarak antara dua objek kurang daripada resolusi jarak radar objek, maka radar hanya dapat mengukur nilai jarak, yang tidak sama dengan nilai jarak salah satu objek, tetapi gabungan nilai jarak kedua -dua objek.

● Ketepatan pengukuran (ketepatan)

Sekiranya terdapat hanya satu objek dan objek bergerak untuk jarak yang kecil, sama ada radar kedudukan dapat mengenali perubahan jarak. Penunjuk yang menentukan jarak pergerakan objek individu dipanggil ketepatan.
